Una conexión floja no falla el día que se afloja, se calienta durante meses, oxida el contacto, aumenta su resistencia y sube más de temperatura, hasta que una mañana cualquiera abre el arco y se lleva el interruptor, la barra y el turno completo.
El estudio termográfico en Puebla se hace con la planta operando, sin interrumpir el proceso, y entrega un informe con cada punto caliente localizado, medido y clasificado por urgencia. Hay además una razón administrativa que suele apurar la contratación: varias pólizas de daño a maquinaria y equipo eléctrico condicionan la renovación, o el pago de un siniestro, a que exista un estudio termográfico vigente.
Cuando esa cláusula existe y nadie la leyó, el hallazgo llega el día del siniestro, trabajamos naves, plantas, centros de distribución, plazas y corporativos en Puebla y Tlaxcala, con informe entregado, envíanos un mensaje por WhatsApp y solicita una visita técnica sin costo.
¿Qué es un Estudio Termográfico y Qué Detecta?
Un estudio termográfico es una inspección con cámara infrarroja que mide la radiación que emite cada superficie y la convierte en una imagen de temperatura. No es una foto en colores, cada píxel tiene un valor medido en grados, y ese valor es el que sostiene el diagnóstico.
Lo que detecta es todo defecto que se manifiesta como calor: conexiones flojas u oxidadas, zapatas mal ponchadas, empalmes aluminio-cobre sin compuesto antioxidante, desbalance entre fases, sobrecarga de circuitos, cables subdimensionados, contactos de interruptor degradados, rodamientos en falla, ventilación obstruida y celdas de capacitores fuera de servicio. También detecta lo contrario: un componente más frío que sus similares delata una fase perdida o un fusible operado que nadie había notado.
Instalaciones para Fábricas y Plantas de Producción
El recorrido cubre la trayectoria completa de la energía dentro de tu instalación, desde el punto de acometida hasta la carga final. Cada equipo tiene un patrón térmico propio y un modo de falla distinto, así que el criterio de evaluación cambia según lo que se está viendo, estos son los puntos que integran un estudio estándar.
Tableros de distribución y centros de carga
Es donde aparece la mayoría de los hallazgos. Se inspeccionan zapatas de acometida, barras, tornillería de sujeción, terminales de interruptores termomagnéticos, borneras y el neutro. La lectura se hace comparando las tres fases entre sí bajo la misma carga, también puedes revisar los tableros eléctricos de carga.
Subestaciones y transformadores
Se revisan boquillas, conexiones primarias y secundarias, cuchillas, apartarrayos, radiadores, ventiladores de enfriamiento forzado y el tanque, buscando puntos calientes localizados y patrones anormales de temperatura en el cuerpo del transformador.
Centros de control de motores y variadores
En los CCM se inspeccionan arrancadores, contactores, relevadores de sobrecarga, fusibles y borneras de cada gaveta. Los contactos de un contactor degradado se calientan de forma característica y avisan semanas antes de pegarse o de fallar al arrancar.
Motores eléctricos y acoplamientos
Se evalúan carcasa, chumaceras, caja de conexiones y acoplamiento. El sobrecalentamiento de un motor tiene tres orígenes frecuentes y la imagen térmica los distingue: sobrecarga mecánica, cuando la carcasa completa sube de temperatura de forma uniforme.
Bancos de capacitores
Aquí el hallazgo más valioso suele ser una celda fría, no una caliente. Una unidad a temperatura ambiente mientras sus vecinas trabajan tibias significa fusible operado o capacitor fuera de servicio. También se detectan celdas sobrecalentadas por armónicos.
Alimentadores, empalmes y zapatas
Los tramos de cableado, canalizaciones, charolas, empalmes y zapatas de compresión concentran defectos de instalación que llevan años ahí. Se busca calentamiento en el punto de unión de conductores de distinto material.
Cómo se Realiza la Inspección Termográfica
El valor del estudio no está en la cámara, está en las condiciones bajo las que se toma cada imagen y en el criterio con el que se interpreta. Dos termogramas del mismo tablero, uno tomado a media carga y otro a carga plena, arrojan diagnósticos distintos. Por eso el procedimiento se estandariza y las condiciones de cada toma quedan registradas en el informe.
Condiciones previas: instalación energizada y con carga
La instalación debe operar con al menos 40% de carga para que las anomalías térmicas sean visibles. El estudio debe realizarse preferentemente en el periodo de mayor demanda, con acceso autorizado a tableros y conocimiento de las cargas habituales.
Recorrido y captura de termogramas
Cada termograma requiere ajustar emisividad, temperatura reflejada y distancia para evitar lecturas erróneas, especialmente en cobre y aluminio. También debe tomarse una fotografía visible del mismo punto para facilitar su identificación posterior.
Clasificación de criticidad y Verificación cruzada
Los hallazgos se evalúan por la diferencia de temperatura respecto a componentes similares y al ambiente. Diferenciales de 1–3 °C se vigilan, de 4–15 °C requieren corrección programada y superiores a 15 °C, o 40 °C sobre ambiente, requieren atención inmediata.
Qué Incluye el Informe Termográfico
El entregable es un informe técnico, no un archivo de imágenes, cada hallazgo se documenta en una ficha con termograma e imagen visible del mismo encuadre, ubicación exacta hasta el nivel de tablero, interruptor y fase, temperatura del punto, de referencia, diferencial calculado, corriente registrada, clasificación de criticidad, causa probable y acción recomendada.
Antes de las fichas va lo que realmente se lee en una junta, un resumen ejecutivo con el conteo de hallazgos por nivel de criticidad, la lista priorizada de intervenciones y los equipos que quedaron sin inspeccionar por falta de acceso, que también se declaran.
Al final se documentan las condiciones del estudio: fecha, hora, temperatura ambiente, humedad relativa, carga de la planta durante el recorrido, modelo y número de serie de la cámara, y valores de emisividad utilizados. Ese apartado es el que convierte el informe en evidencia auditable.
Un estudio serio se cierra con termograma de verificación después de corregir los puntos críticos, sin esa segunda imagen no hay forma de acreditar que el defecto quedó resuelto, y es justo lo que pide un ajustador o un auditor cuando revisa el expediente.
Precio de un Estudio Termográfico en Puebla
El precio de un estudio termográfico en Puebla es orientativo y sirven solo para dimensionar presupuesto, se deben validarse con la empresa antes de publicar y antes de tomarlas como cotización, se define por número de puntos de inspección, accesibilidad, si el estudio incluye subestación de media tensión y si se requiere informe ampliado para aseguradora.
Un punto de inspección es cada elemento que se documenta, un tablero puede aportar varios puntos y un CCM de doce gavetas aporta doce.
Por eso la cotización no se hace por metros cuadrados de nave sino por inventario de equipos, y por eso conviene mandar el listado de tableros, CCM, subestaciones y motores principales antes de pedir precio.
| Tipo de estudio termográfico | Precio |
|---|---|
| Termograma de verificación posterior a corrección (hasta 10 puntos) | Desde $2,500 |
| Estudio de subestación y tablero general (hasta 15 puntos) | Desde $4,500 |
| Ventana de inspección infrarroja instalada (por tablero) | Desde $4,800 |
| Estudio termográfico hasta 50 puntos de inspección | Desde $7,500 |
| Estudio de 50 a 120 puntos (planta mediana) | Desde $12,000 |
| Estudio de 120 a 250 puntos (planta grande o varias naves) | Desde $19,000 |
| Programa anual con dos visitas semestrales (hasta 120 puntos) | Desde $22,000 |
| Programa corporativo multiplanta con informe consolidado | Desde $35,000 |
Estudio Termográfico Cerca de Mí en Puebla y Tlaxcala
Realizamos estudios termográficos en plantas industriales, centros de distribución, plazas comerciales y corporativos del corredor Puebla-Tlaxcala, incluyendo Cuautlancingo, FINSA, Huejotzingo, San Martín Texmelucan, Cholula y Lomas de Angelópolis.
La programación se adapta al turno de mayor carga de cada instalación y a la distancia del sitio. En parques industriales también coordinamos requisitos de acceso, como alta de contratista, póliza de responsabilidad civil, DC-3 y permisos de ingreso, en conjunto con el área de EHS, durante el horario productivo de planta.
Si no estás seguro de si llegamos a tu zona, mándanos tu ubicación o contáctanos aquí
Agenda tu Estudio Termográfico en Puebla
El mejor par agendar un estudio termográfico es cuando la planta está trabajando a su carga habitual y todavía no pasa nada, si tu instalación lleva más de un año sin inspección infrarroja, si creciste en carga sin rehacer el estudio, si ya tuviste un disparo sin causa aparente o si tu póliza vence en los próximos meses, el recorrido no debería esperar al siguiente presupuesto anual.
Mándanos el listado de tableros, centros de control de motores, subestaciones y motores principales, junto con el horario de mayor carga de tu proceso y regresamos con el número de puntos, el tiempo estimado del recorrido y el costo cerrado.
Si necesitas que el informe cumpla requisitos específicos de tu aseguradora o de una auditoría, dinos cuáles antes del estudio, es más barato incluirlos desde el principio que rehacer el expediente después.
Preguntas Frecuentes sobre Termografía Industrial
Servicios Relacionados

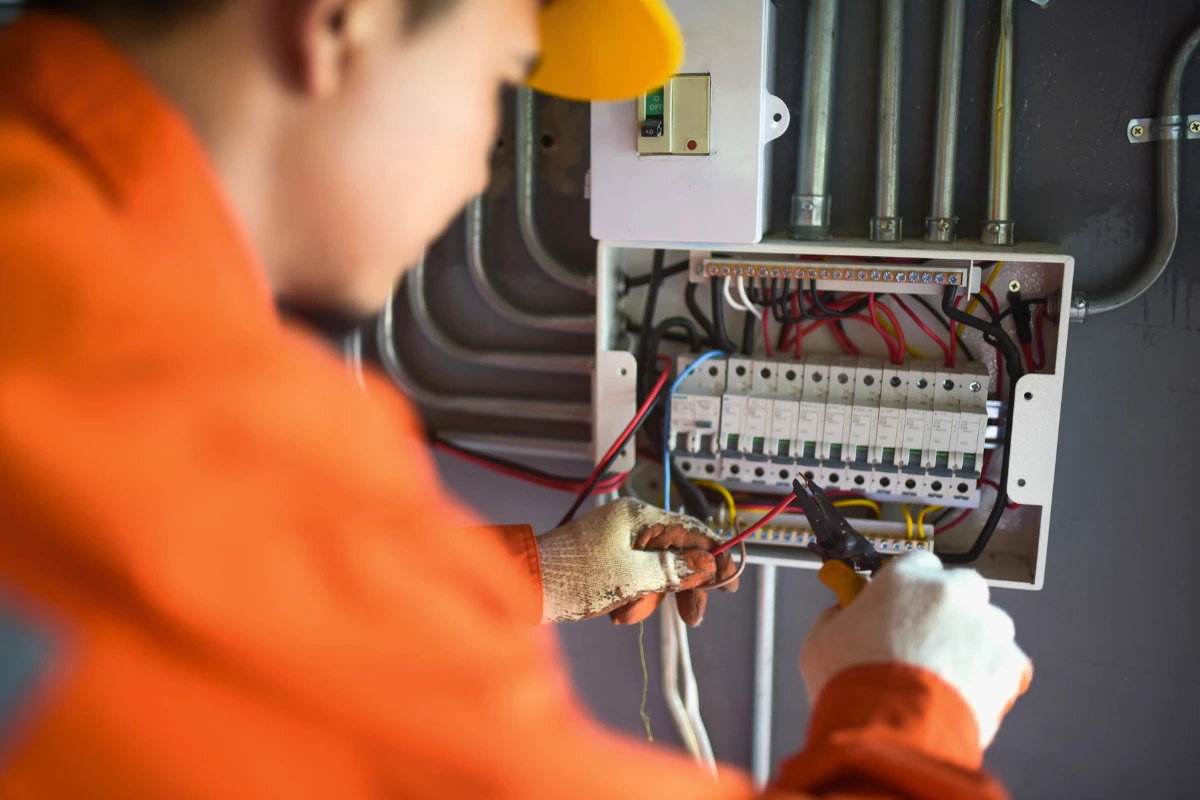

Instalaciones Comerciales

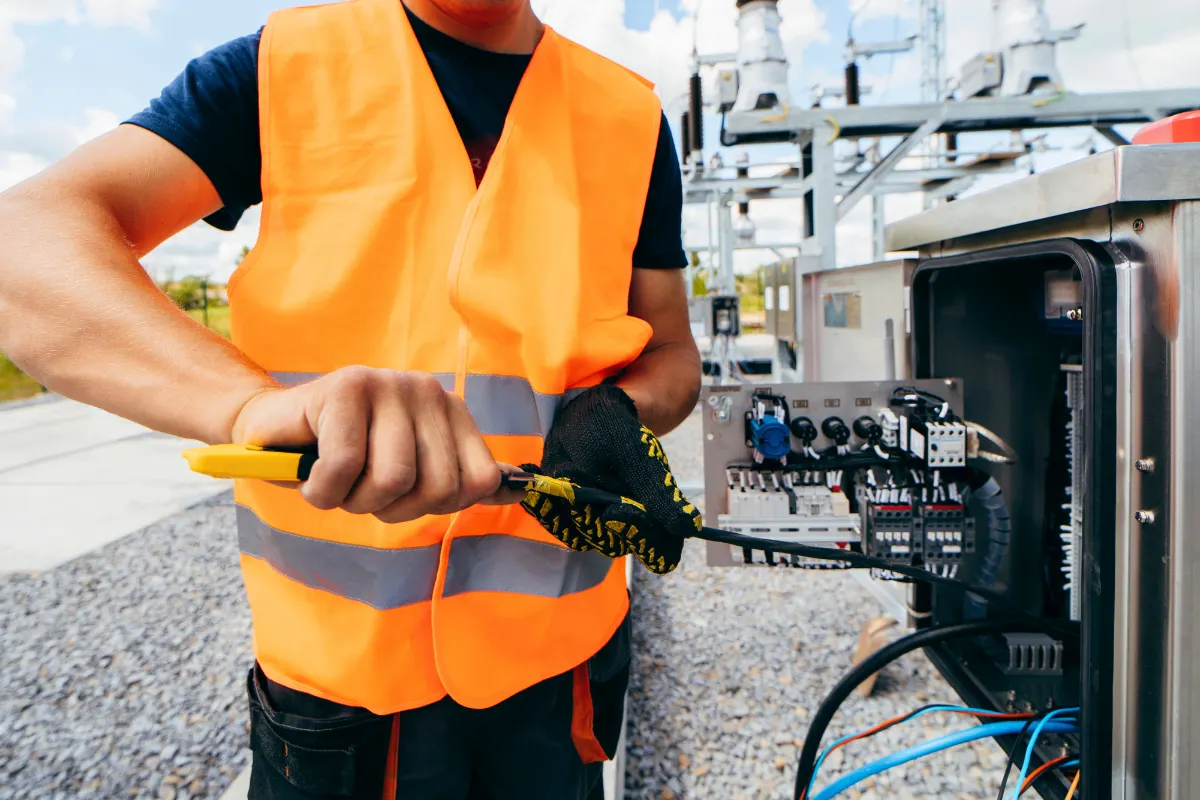

Subestaciones Eléctricas

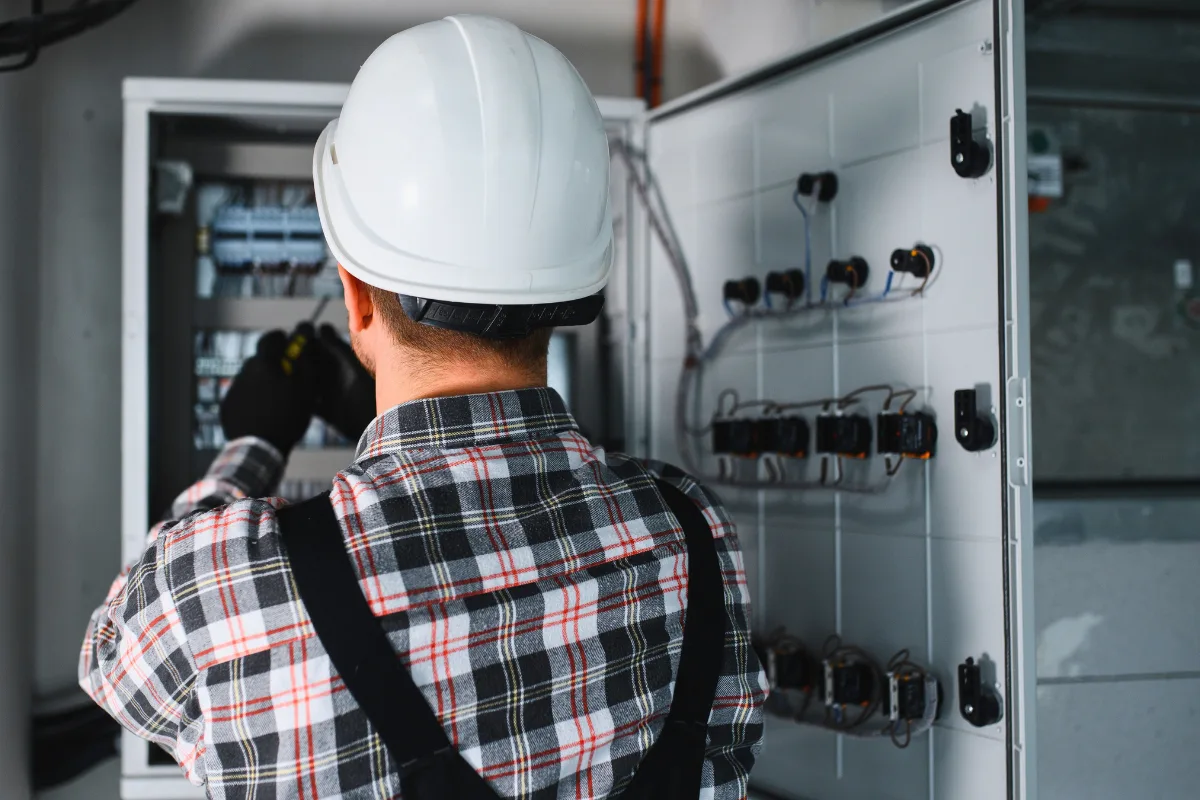

Proyectos Eléctricos

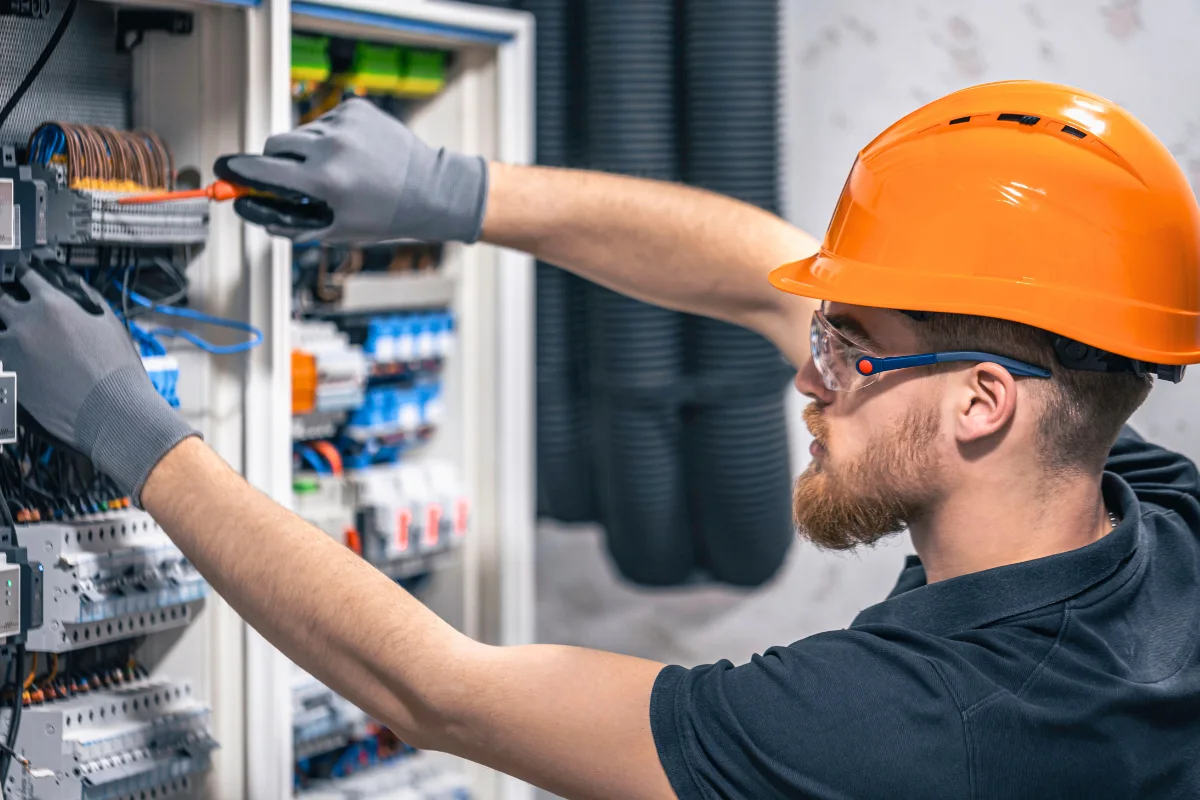

Instalaciones Industriales

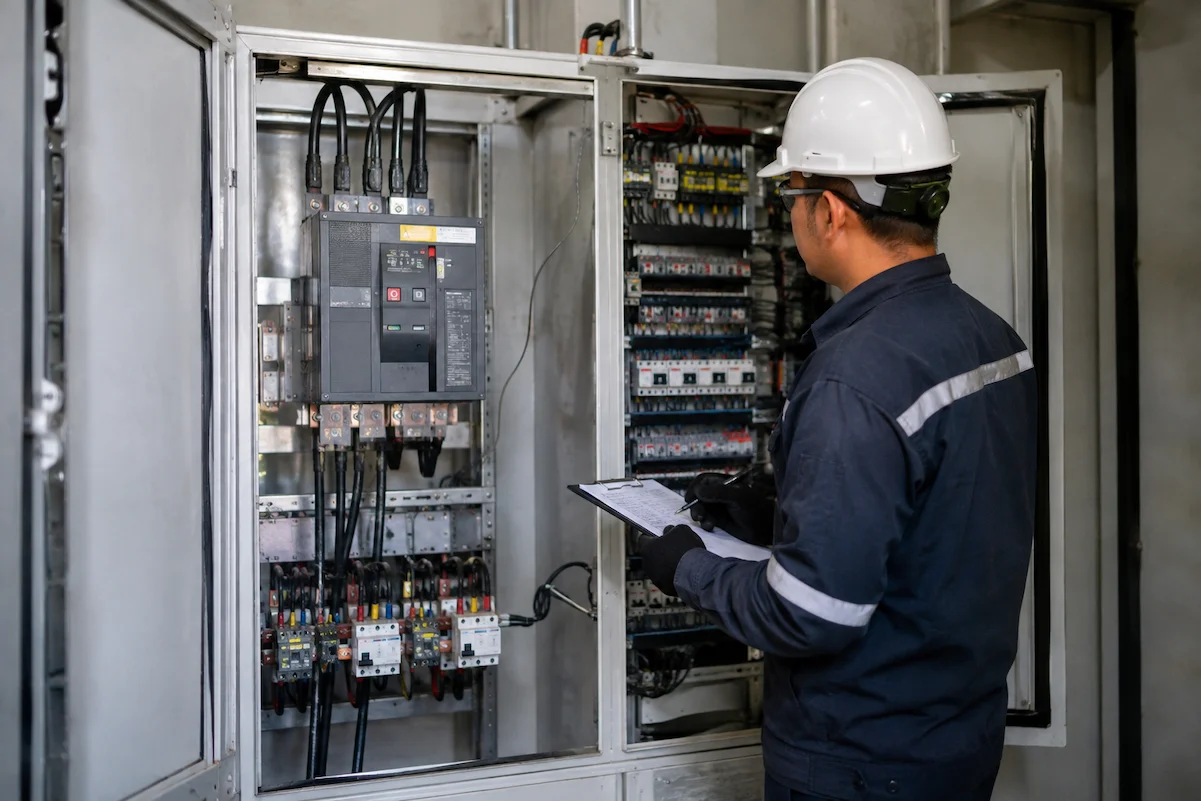

Tableros y Centros de Carga

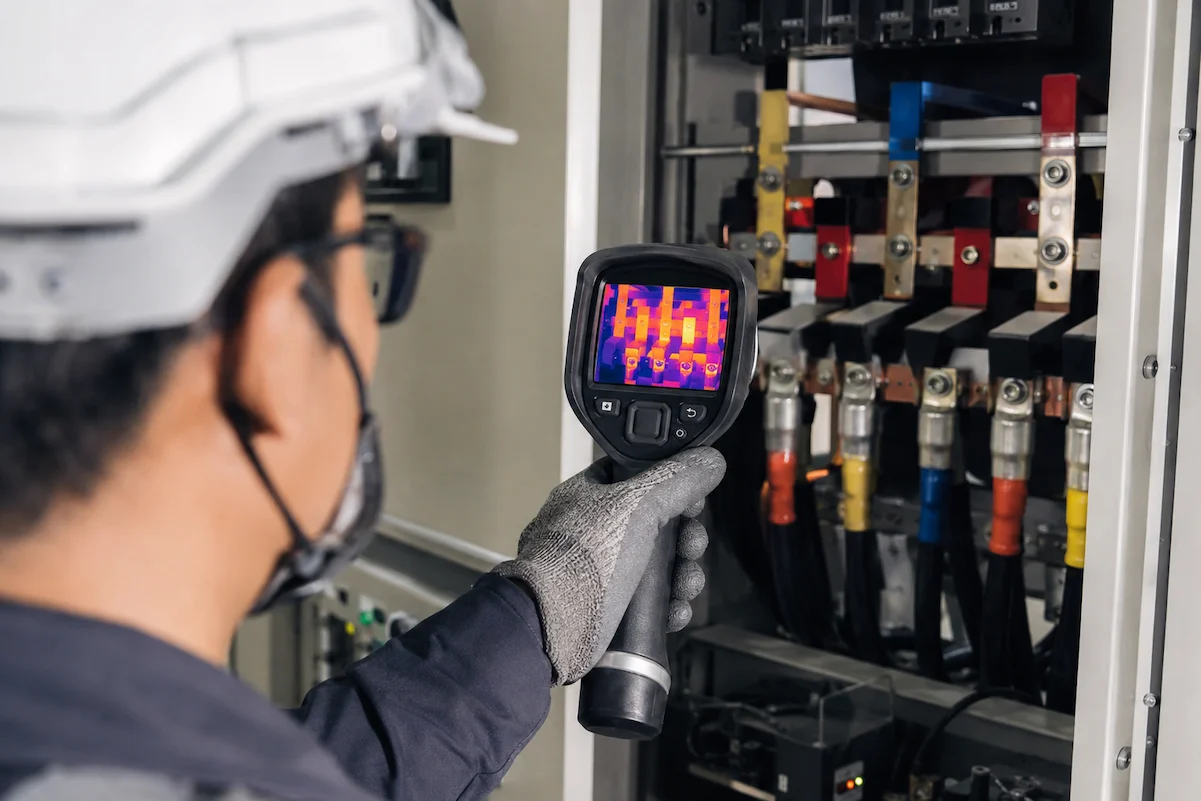

Termografía Industrial
